نسبة المحولات الحالية عالية الدقة 100/5A

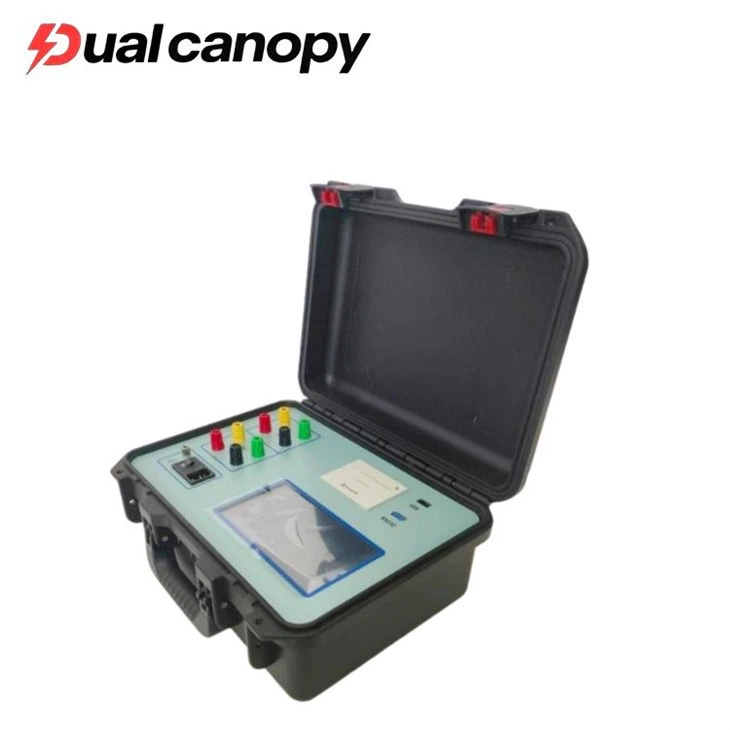

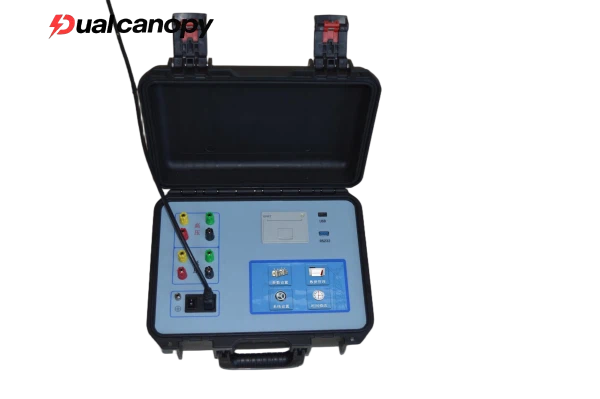

قياس نسبة محول التيار عالية الدقة تعد نسبة التحويل 100/5A للمحول باستخدام جسر النسبة عملية مرهقة ذات نطاق قياس ضيق، والتي لم تعد تلبي المتطلبات-السريعة والفعالة للقياسات الحديثة. ولذلك، اعتمد مصنعنا التكنولوجيا الإلكترونية الحديثة لتطوير جيل جديد من نسبة التحويل التلقائي بالكامل واختبار نوع المجموعة. يتميز جهاز اختبار نسبة تحويل المحولات الأوتوماتيكي بالكامل بمزايا الحجم الصغير والوزن الخفيف والدقة العالية والاستقرار الجيد. يستخدم جهاز اختبار نسبة تحويل المحولات الحالية عالي الدقة 100/5A شاشة عرض كريستال سائل كبيرة - مع الأحرف الصينية وتشغيل القائمة، والواجهة واضحة. يمكن قياس نسبة التحويل ونوع المجموعة في وقت واحد. يعد اختبار نسبة تحويل المحولات الأوتوماتيكي بالكامل أداة اختبار مثالية لأقسام صناعة الطاقة.
يجب أن يقوم جهاز اختبار نسبة تحويل المحولات من النوع SXBB الأوتوماتيكي بالكامل، وفقًا للوائح IEC واللوائح الوطنية، بإجراء اختبارات نسبة تحويل المحولات على المنتجات شبه النهائية والمنتجات النهائية أثناء عملية إنتاج المحولات، وكذلك على المحولات المثبتة حديثًا والتي تم إصلاحها قبل تشغيلها. في إجراءات الاختبار الوقائي لإدارة الطاقة الوطنية، يلزم تحديد نسبة تحويل المحولات للمحولات العاملة بشكل منتظم. من خلال اختبار نسبة تحويل المحولات، يمكن التحقق من نسبة دوران اللف لملف المحول، وحالة مغير الصنبور، وما إذا كانت هناك -دوائر قصر في المحول، وما إذا كان يمكن تشغيله بالتوازي، وبالتالي ضمان الاستخدام الآمن للمعدات.

1. قم بقياس مجموعة الاتصال تلقائيًا.
2. إجراء تحويل المجموعة تلقائيًا ويمكنه قياس نسبة التحويل لمحولات الطور الواحد - وثلاثة - الطور والمحولات ذات الحث المتبادل بشكل مباشر.
3. قم بتبديل تسلسل الطور تلقائيًا.
4. تبديل النطاق تلقائيا.
5. معايرة الجهاز تلقائيا.
6. بعد إدخال نسبة التحويل القياسية، يمكنه حساب الخطأ النسبي تلقائيًا.
7. يتم الانتهاء من القياس دفعة واحدة، ويتم قطع جهد الاختبار تلقائيًا.
8. يتم حفظ نتائج القياس تلقائيًا. يمكن طباعة بيانات الاختبار وتخزين 20 بيانات قياس تاريخية.

1. التأمين 1 هو 2أ، والتأمين 2 هو 0.5أ. إذا كان خط الاختبار ذو دائرة قصيرة- أو تم عكس توصيلات الجهد العالي والمنخفض، فسوف يذوب التأمين. بعد ذوبان التأمين، إذا تم إجراء القياس، فإنه سيتوقف بعد ظهور "القياس... الرجاء الانتظار!" يرجى إيقاف تشغيل الجهاز واستبدال نفس تأمين السعة وإعادة الاختبار.
2. يجب أن يظل الاتصال على اتصال جيد. يجب أن تكون الأداة مؤرضة بشكل جيد!
3. يجب أن يكون مكان عمل جهاز اختبار نسبة المحولات الأوتوماتيكي بعيدًا عن المجالات الكهربائية القوية، والمجالات المغناطيسية القوية، ومعدات التردد العالي-. يجب أن يكون تداخل مصدر الطاقة صغيرًا قدر الإمكان. ينصح باستخدام خطوط الإضاءة. إذا كان تداخل مصدر الطاقة لا يزال كبيرًا، فيمكن تشغيل الجهاز بواسطة مصدر طاقة لتنقية التيار المتردد. يجب أن تكون قدرة مصدر طاقة تنقية التيار المتردد أكبر من 200 فولت أمبير.
